Giętarki do rur kotłowych

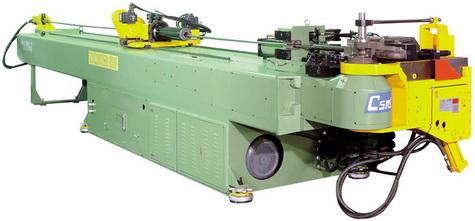

Giętarki automatyczne serii TSR-RBF są przeznaczone do gięcia wężownic przy wytwarzaniu i remontach kotłów wodnorurkowych stosowanych w energetyce.

Są to maszyny hydrauliczne dużej mocy o trzech osiach programowanych CNC. W celu gięcia długich rur przekraczających długość maszyny, zastosowano wózek podający ze specjalnymi szczękami

umożliwiający przechwyt rury i podawanie wielokrotne. Giętarka do rur kotłowych ma możliwość stosowania specjalnego opadającego docisku rury do matrycy, który umożliwia obracanie rury i bezkolizyjne gięcie.

Zarówno szczęki podajnika, jak mechanizm zacisku, obrotu i serwomotor są wzmocnione w stosunku do standardowych maszyn w celu obracania ciężkich wężownic z rur kotłowych. Dla największych wężownic możliwa jest opcja zintegrowanego z giętarką stołu obracającego typu flipper. Zastosowanie specjalnych narzędzi gnących typu kompresyjnego oraz bustera o mocy kilkudziesięciu ton pozwala na gięcie rur kotłowych na ciasnych promieniach poniżej 1D metodą bez trzpienia. Możliwe jest też gięcie metodą trzpieniową rur cienkościennych. Buster przedni RBF o nacisku kilkudziesięciu ton umiejscowiony jest za matryca gnącą i powoduje docisk oraz spęczenie rury w kierunku gięcia. Ciśnienie docisku zmienne w róznych fazach gięcia jest zaprogramowane programowane cyfrowo, pozwalając na dostosowanie do różnych średnic, grubości ścianek i materiału rury. Użycie bustera bardzo wydajnie ogranicza efekt spłaszczenia przekroju rury oraz pocienienie ścianki po zewnętrznej stronie łuku, co pozwala bezproblemowo wypełnić wymagania norm PN-EN 12952 – Kotły wodnorurkowe i urządzenia pomocnicze.

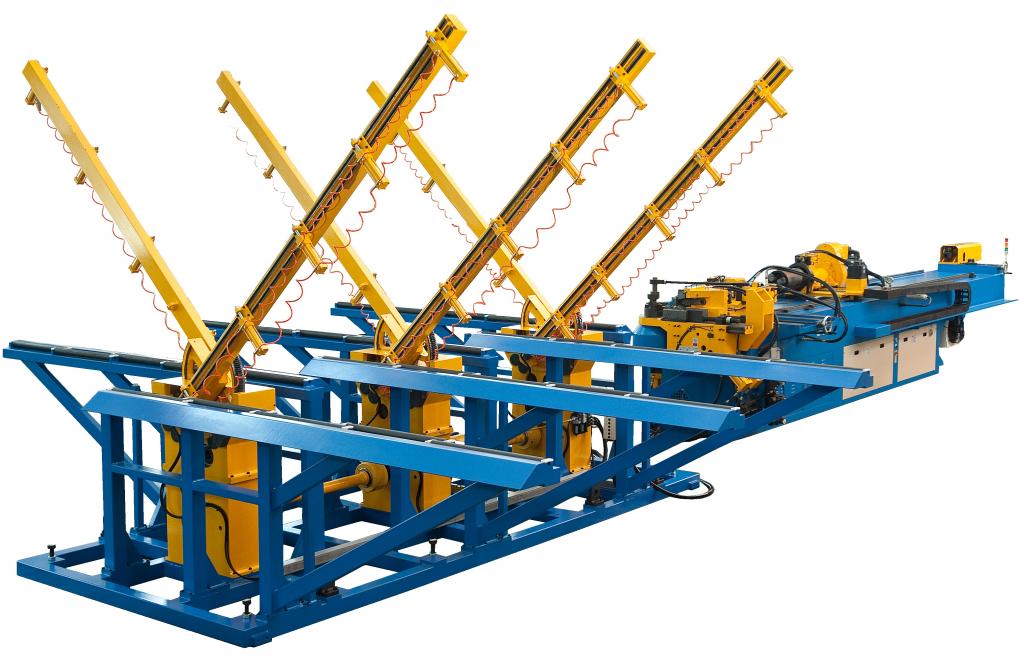

Do giętarek oferujemy stoły rolkowe do podawania rur, stoły wspomagające obracanie wężownic, osłony i zabezpieczenia obszaru pracy operatora, takie jak: maty dotykowe, bariery świetlne i skanery laserowe.
