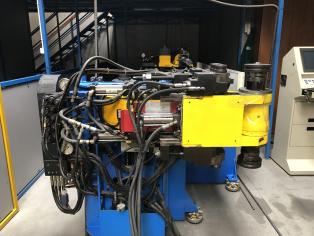

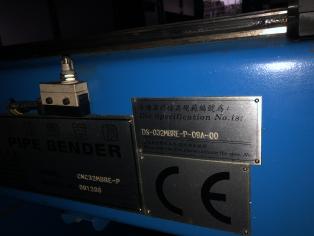

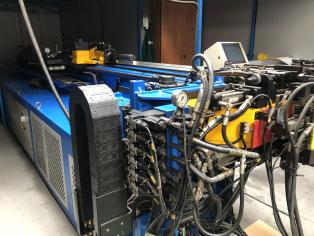

Używana giętarka do rur Model CNC32MBRE-P produkcji CSM

Rok produkcji: 2009.Stan: b. dobry.

Cena netto: 55 000 EUR

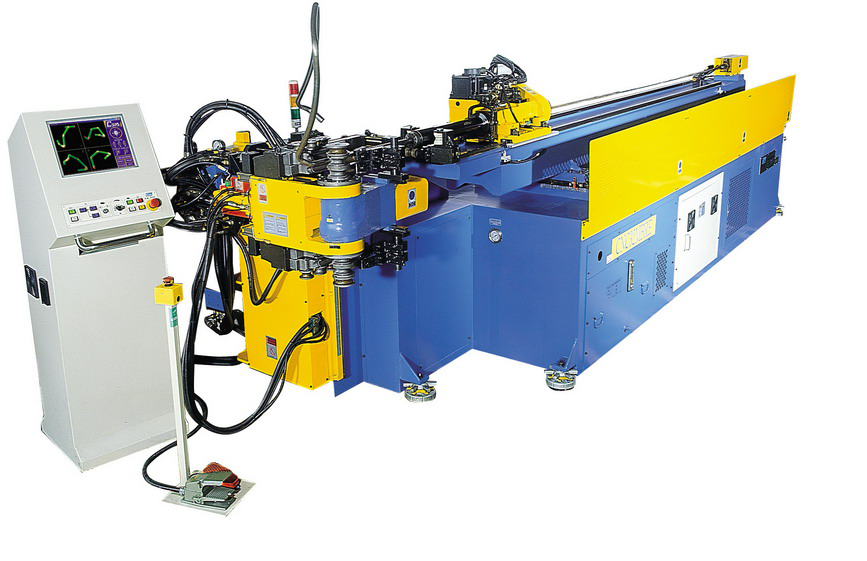

Giętarka do rur typu MBRE to automatyczna giętarka do gięcia rur i profili. Giętarka ta umożliwia precyzyjne gięcie ciasnych łuków metodą matrycową oraz zwijanie rolkowe przez popych. Specjalnie zaprojektowana głowica gnąca pozwala na gięcie w prawo i lewo i umożliwia zamontowanie do sześciu rolek gnących. Zaawansowane oprogramowanie maszyny z wizualizacja w 3 D pozwala na łatwe programowanie skomplikowanych kształtów przestrzennych.

Parametry techniczne:

Zakres gięcia / rura okrągła / stal (S=40kg/mm2) mm 32 x 1.6
Zakres gięcia / rura okrągła / metale kolorowe (S=25kg/mm2) mm 32 x 2.5
Zakres gięcia / rura okrągła / stal nierdzewna (S=60kg/mm2) mm 32 x 1.2
Zakres gięcia / rura kwadratowa / stal (S=40kg/mm2) mm 25.4 x 1.4
Zakres gięcia / pręt okrągły/ stal (S=40kg/mm2) mm 12
Zakres promienia gięcia mm 25 ~ 128
Maksymalny kąt gięcia stopień 190
Zakres zwijania / rura okrągła / stal (S=40kg/mm2) mm 32 x 1.6
Zakres zwijania / rura okrągła / metale kolorowe (S=25kg/mm2) mm 32 x 2.5
Zakres zwijania / rura okrągła / stal nierdzewna (S=60kg/mm2) mm 32 x 1.2
Zakres zwijania / rura kwadratowa / stal (S=40kg/mm2) mm 25.4 x 1.4
Zakres zwijania / pręt okrągły/ stal (S=40kg/mm2) mm 12
Maksymalna różnica pomiędzy promieniem górnej i dolnej matrycy (R2-R1) mm 50
Maksymalna długość gięcia z trzpieniem mm 3500
Wysokość robocza mm 1350
Wysokość głowicy gnącej do osi rury mm 21
Prędkość gięcia stopień / sek 160
Dokładność gięcia stopień ±0.05
prędkość podawania rury mm/ sek 750
Dokładność podawania rury mm ±0.1
Prędkość obracania rury stopień / mm 320
dokładność obracania rury stopień ±0.1
Moc agregatu hydraulicznego Kw 5,5
Moc całkowita Kw 16,5
Maksymalne ciśnienie kg /cm2 120
Pojemność zbiornika oleju hydraulicznego L 120
Długość maszyny mm 5580
Szerokość maszyny mm 1750
Wysokość maszyny mm 1620
Ciężar maszyny Kg 3000

Opis maszyny i wyposażenia:

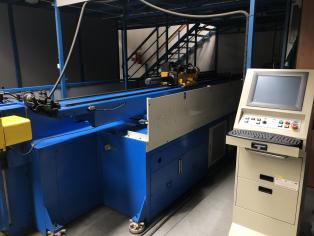

• Sterowanie MASTER 3 ( program na windows) Opisy w języku polskim.
• 15” ekran dotykowy LCD Kolor, oprogramowanie przyjazne dla operatora( intuicyjne)
• gięcie w prawo i w lewo
• 5 osi gięcia. Wszystkie osie: gięcie, obrót, podawanie, przesunięcie głowicy w pionie oraz przesuniecie podstawy głowicy w poziomie napędzane AC serwomotorami.
• Sześć poziomów gięcia.
• Możliwość gięcia na matrycach i zwijania na rolkach w jednej operacji (z jednego zamocowania rury)
• Funkcja zwijania na rolkach (możliwość uzyskania zmiennych promieni, spirali itp. przy pomocy parametrów ułatwiających programowanie i set-up.)
• Wprowadzenie kąta zwijania jako wychylenie ramienia gnącego lub bezpośrednio promieniem. Wizualizacja w 3 D.
• Wszystkie 4 osie: gięcie, obrót, podawanie, przesunięcie w pionie (zmiana narzędzia) napędzane AC serwomotorami.
• Opatentowany nowy system redukcji prędkości i przeniesienia momentu gnącego z wykorzystaniem przekładni planetarnej i serwomotora AC.
• Opatentowany system przesunięcia głowicy w pionie w celu zmiany narzędzia gnącego.
• Programowanie ponownego ( wielokrotnego) podawania lub zwolnienia uchwytu rury. Pozwala na gięcie długich rur bez trzpieniowo oraz na gięcie kątów w obszarze prowadnicy dociskowej.
• Niezależne programowanie prędkości osi Y, B i C (10x8)
• Możliwość wprowadzania danych w mm lub calach.
• Wprowadzanie danych jako XYZ lub klasycznie.
• Prowadnica dociskowa z hydraulicznym dopychaczem wspomagania gięcia (booster)
• Programowane wcześniejsze wycofanie trzpienia
• Automatyczne smarowanie trzpienia
• Chłodzenie agregatu powietrzem
• Automatyczne centralne smarownie powierzchni ślizgowych:
• Nożny przycisk startu
• Wózek wygładzacza fałd
• Kontrola wycofania trzpienia
• Automatyczne smarowanie trzpienia
• Dynamiczna wizualizacja procesu gięcia z uwzględnieniem stref kolizyjnych
• Dodatkowa licencja i oprogramowanie na PC
• Instrukcja obsługi, DTR, deklaracja zgodności z PN.
• Skrzynka z narzędziami do obsługi maszyny
• Zasilanie: 380 V x 50 Hz x 3 Ph

Oprzyrządowanie:

• Do gięcia i zwijania OD 20 x WT 1.5 x CLR 2D 2 kpl
• Do gięcia i zwijania OD 25 x WT 1.5 x CLR 2D 2 kpl
• Do wybijania otworów 5 i 6 mm 2 kpl

Zapewniamy uruchomienie maszyny i szkolenie personelu.
Możemy zaprojektować oprzyrządowanie i wdrożyć maszynę do produkcji.
